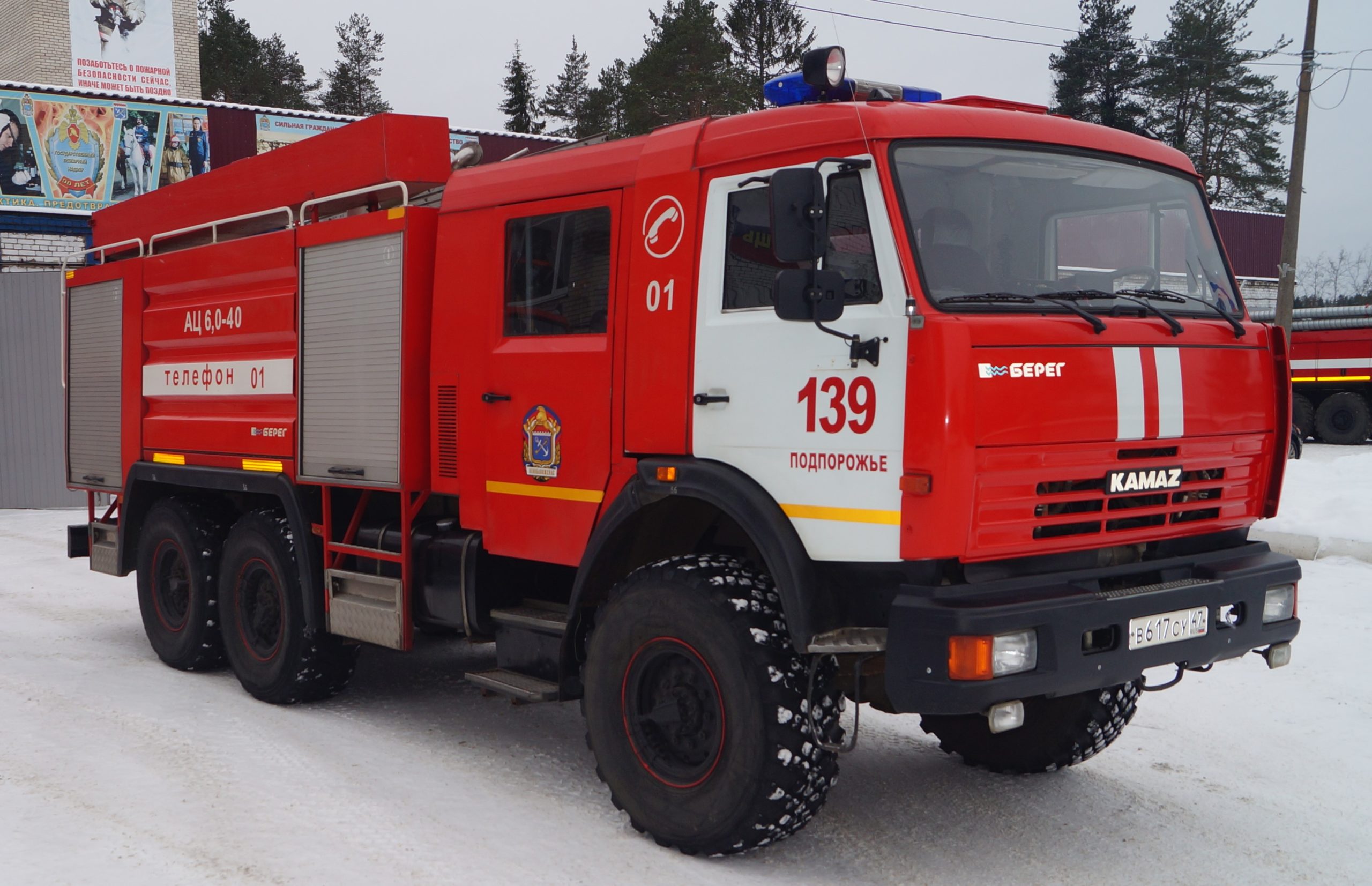

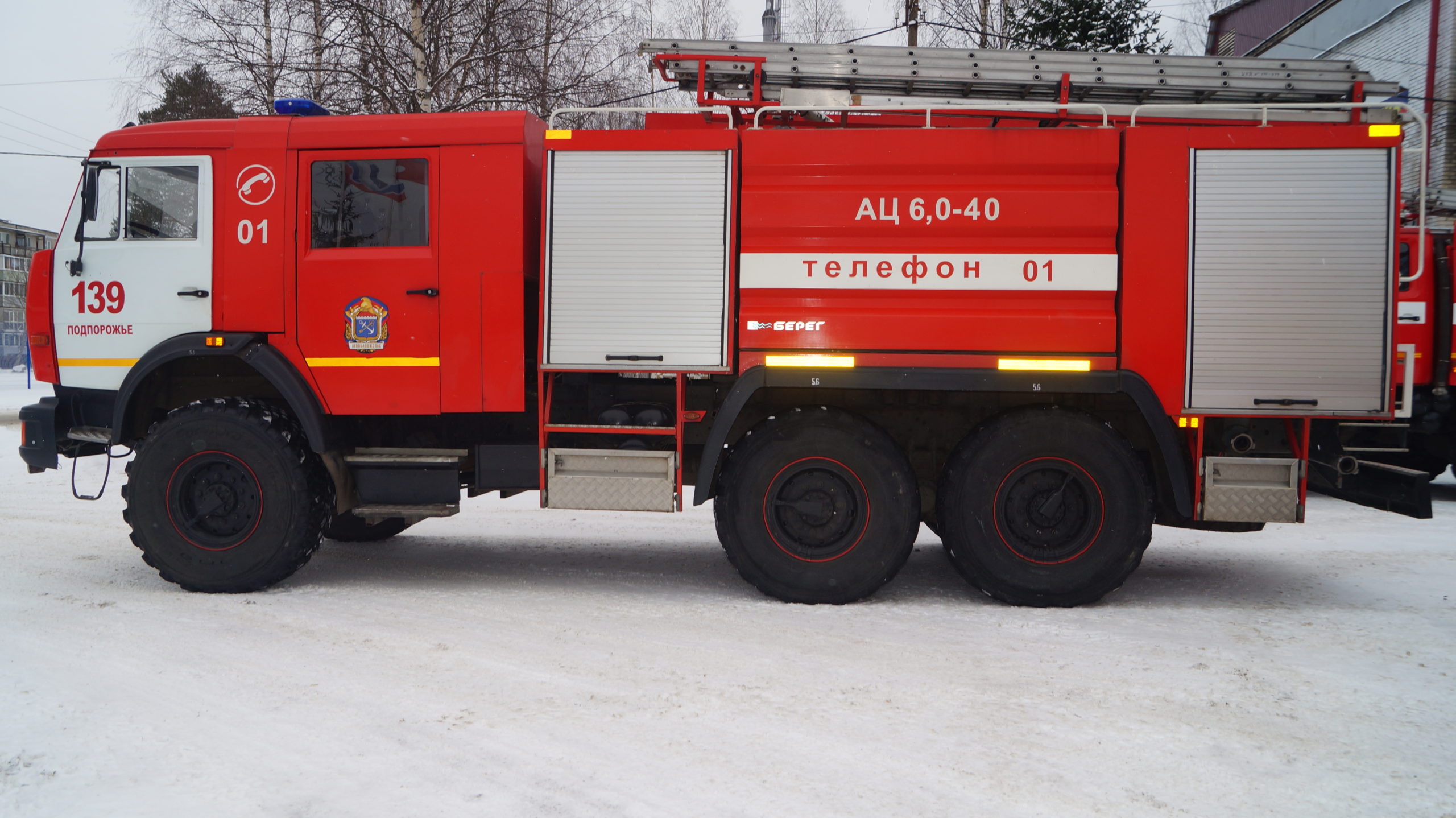

АЦ 6,0-40 В617СУ
Техническая характеристика АЦ 6,0-40 (43118)
| Параметры и характеристики, единица измерения | Значение |
| Шасси | КАМАЗ-43118 |
| Двигатель | КАМАЗ-740.30-260. |
| Тип двигателя | Дизельный с турбонаддувом |
| Мощность двигателя, кВт | 180 |
| Частота вращения при номинальной мощности, мин-1 | 2200 |
| Напряжение потребителей тока | 24В |
| Аккумуляторные батареи | 2 х 12В. |
| Коробка перемены передач | 10-ти ступенчатая |
| Коробка отбора мощности | КОМ МП28-4206010-61ПС |
| Тип коробки | механическая |
| Управление коробкой | электропневматическое |
| Передаточное число | n = nmot х 0,64/0,52 |
| Направление вращения | левое |
| Максимально отбираемая мощность от вала отбора мощности, кВт (л.с.) | 190 (260) |
| База, мм | 3690 |
| Шины | 425/85 R21 |
| Колесная формула | 6 х 6 |
| Число мест боевого расчета | 1+6 |
| 2 | 3 |
| Углы свеса при полной нагрузке, град: – передний
– задний |
35
29 |
| Дорожный просвет при полной нагрузке, мм | 380 |
| Снаряженная масса автоцистерны, кг | 19700 |
| Распределение нагрузки на дорогу, кг:
– через шины передних колес – через шины задней тележки |
5350 14350 |
| Габаритные размеры, мм:
длина – ширина – высота – |
8500 2500 3500 |
| Цистерна (вместимость, л) | 6000 |
| Материал | Сталь со специальным покрытием |
| Люк | Крышка с быстродействующим запором ø 450 мм. |
| Указатель уровня содержимого цистерны | уровнемер |
| Соединение для наполнения от внешнего источника | Обратный клапан DN65 с соединением ГМ-80, слева и справа по бортам |
| Всасывающее соединение цистерны | DN125 |
| Покрытие крышек | алюминиевый лист |
| Опорожнение цистерны | Кран DN25 |
| Пенобак (вместимость, л) | 600 |
| Материал | нержавеющая сталь |
| Люк | крышка с запором быстрого запирания ø 450 мм. |
| Указатель уровня содержимого пенобака | уровнемер |
| Всасывающее соединение пенобака | шаровой кран DN40 |
| Соединение для заполнения и опорожнения пенобака | шаровой кран DN25 и ГМ-50 соединение сзади справа |
| Насос (марка) | НЦПН 40/100 |
| Тип | Центробежный нормального давления |
| Подача, л/с | 40 |
| Напор в номинальном режиме, м. вод. ст., не менее | 100 |
| Номинальная частота вращения вала, об/мин | 2700 |
| Мощность в номинальном режиме, л.с., не более | 82 |
| Исполнение ступени нормального давления | одноступенчатое |
| Соединение с внешним источником | регулируемая заслонка DN125 с резьбой М150 х 6 с соединением ГМ-125 |
| Выходы нормального давления | регулируемые заслонки DN80 с соединением слева и справа ГМ-80, заслонка лафетный ствол ЛС-С40 DN80, заслонка заполнения цистерны DN80 |
